1.日本宝理Vectra LCP塑料成型收缩率

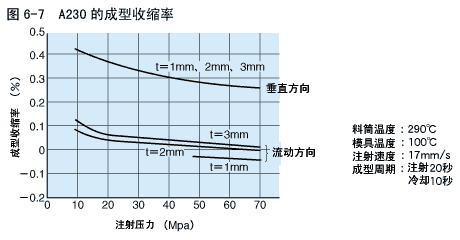

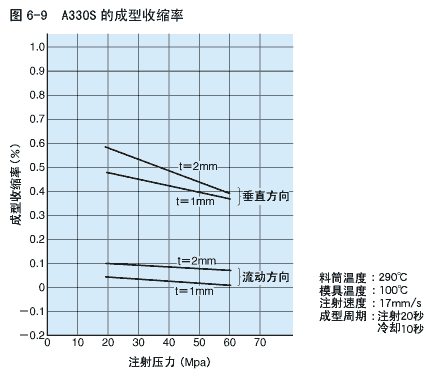

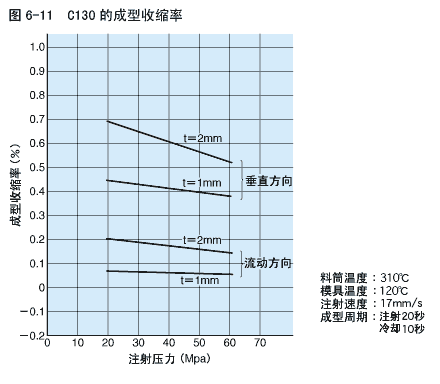

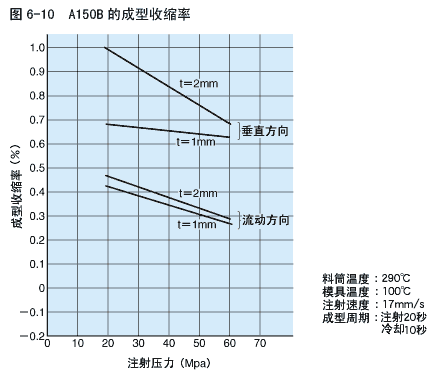

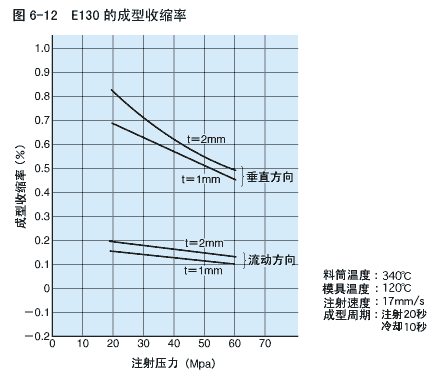

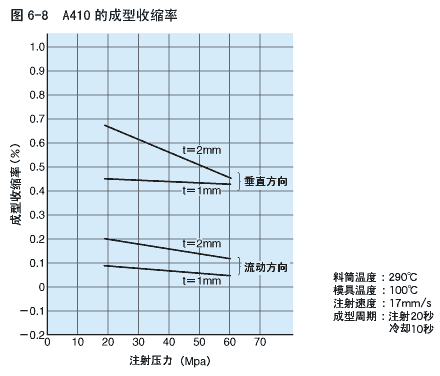

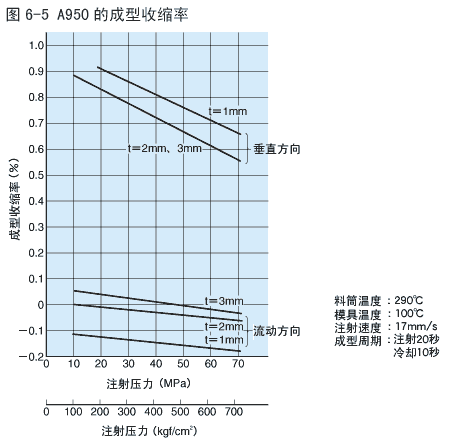

　　图6-5～6-12及表6-1列出了Vectra各品种的代表性成型收缩率。由于整体的收缩率非常小，所以其优点是容易取得准确的制品尺寸。特别是流动方向的收缩率非常小，并且垂直方向的收缩率略大。当成型品形状复杂，流动方向混乱时，实际中采用的方法大概就是把两方向收缩率的中间值看做一个均匀的收缩率来决定模腔尺寸。
　　图6-5～6-12及表6-1表示的是单一形状时的数值，形状复杂的成型品的数值可能与之有所不同。但由于收缩率的绝对值小，可以给尺寸精度带来比较小的影响。 然而，尺寸要求严格的制品应试作模具，预先测定准确的收缩率。对于正式模具，根据推测的收缩率，移动到可修改侧来决定模腔尺寸。
　　图6-5～6-12表示的成型收缩率是模具温度在100℃时的数值。将模具温度降低到80℃时，如下面所示，各品种的趋向均是流动方向的收缩率增大，垂直流动方向的收缩率减小，但是都非常微小。

表6-1各品种的成型收缩率

单位：％

注射压力	20MPa (200kgf/cm2)				39MPa (400kgf/cm2)				59MPa (600kgf/cm2)
测定方向	流动方向		垂直流动方向		流动方向		垂直流动方向		流动方向		垂直流动方向
试片厚度	1t	2t	1t	2t	1t	2t	1t	2t	1t	2t	1t	2t
A422	0.09	0.18	0.41	0.58	0.07	0.14	0.37	0.48	0.06	0.10	0.35	0.38
A430	0.06	0.06	0.95	1.05	-0.01	0.04	0.89	0.90	-0.07	0.00	0.76	0.76
B230	-0.02	0.03	0.16	0.29	-0.04	0.01	0.15	0.26	-0.02	-0.01	0.17	0.21
C150	0.10	0.22	0.42	0.68	0.09	0.20	0.37	0.59	0.09	0.16	0.37	0.48

试片：边长80mm的四方平板，侧浇口。

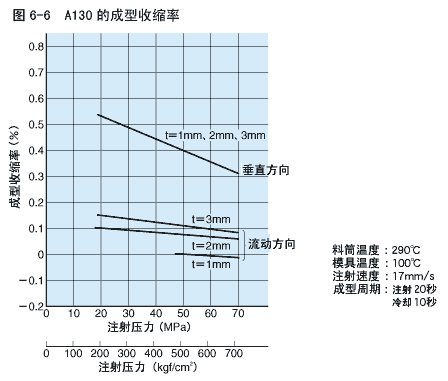

(注) 表6-1及图6-6表示的是单一形状时的数值，尺寸精度要求严格的制品应考虑试作模具，预先测定准确的收缩率，如果是正式模具，则根据推测的收缩率，移动到可修改侧来决定模腔尺寸。
